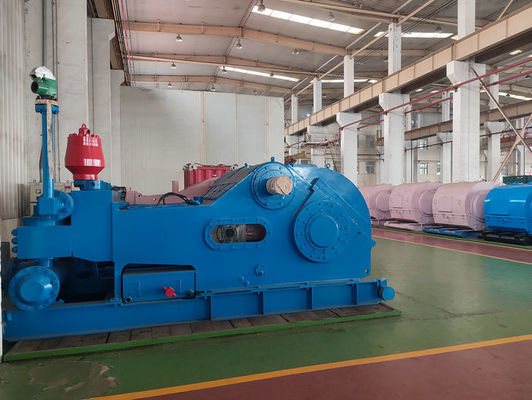

W-446 অনুভূমিক ট্রিপলেক্স পিস্টন কাদা পাম্প
ট্রিপ্লেক্স পিস্টন মাড পাম্পস্পেসিফিকেশন:
1. Triplex পিস্টন কাদা পাম্প প্রধানত তেল এবং জল কূপ ড্রিলিং ব্যবহৃত হয়.
2. আপনার ড্রিলিং প্রকল্পে শক্তি সরবরাহ করতে ই এম, ডিজাইন ডিজেল ইঞ্জিন বা মোটর দিয়ে ইনস্টল করুন।
3. আপনার চয়ন করার জন্য বিভিন্ন মডেল।
4. API মান, এবং চীন মান.
এর পরামিতিট্রিপ্লেক্স পিস্টন মাড পাম্প
| লাইনার সাইজ |
ভিতরে |
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| নির্গত চাপ |
এমপিএ |
9.3 |
10.1 |
11.0 |
12.1 |
13.4 |
16.5 |
20.7 |
| psi |
1349 |
1465 |
1595 |
1755 |
1943 |
2393 |
3000 |
| স্ট্রোক প্রতি মিনিট SPM |
পাওয়ার kW(HP) |
স্থানচ্যুতি L/s(GPM) |
| 260 |
373
(৫০০)
|
36.1
(572.2)
|
৩৩.২
(526.2)
|
30.4
(481.4)
|
27.7
(439.0)
|
25.1
(397.8)
|
20.3
(321.8)
|
16.1
(255.2)
|
| 220 |
316
(423)
|
30.6
(485.0)
|
28.1
(৪৪৫.৪)
|
25.7
(407.3)
|
23.4
(370.9)
|
21.2
(336.0)
|
17.2
(272.6)
|
13.6
(215.6)
|
| 180 |
258
(৩৪৬)
|
২৫.০
(396.3)
|
23.0
(364.6)
|
21.0
(332.9)
|
19.2
(304.3)
|
17.4
(275.8)
|
14.1
(223.5)
|
11.1
(175.9)
|
| 140 |
201
(269)
|
19.5
(309.1)
|
17.9
(283.7)
|
16.4
(259.9)
|
14.9
(236.2)
|
13.5
(২১৪.০)
|
10.9
(172.8)
|
8.6
(136.3)
|
| 100 |
143
(192)
|
13.9
(220.3)
|
12.8
(202.9)
|
11.7
(185.4)
|
10.6
(168.0)
|
৯.৭
(153.7)
|
7.8
(123.6)
|
6.2
(98.3)
|
| 60 |
86
(115)
|
৮.৩
(131.6)
|
7.7
(120.5)
|
7.0
(111.0)
|
6.4
(101.4)
|
৫.৮
(91.9)
|
4.7
(74.5)
|
3.7
(58.6)
|
| 1 |
1.43
(1.92)
|
0.139
(2.203)
|
0.128
(2.029)
|
0.117
(1.854)
|
0.106
(1.680)
|
0.097
(1.537)
|
0.078
(1.236)
|
0.062
(০.৯৮৩)
|
| ● কর্মক্ষমতা ডেটা 90% যান্ত্রিক দক্ষতা এবং 100% ভলিউমেট্রিক দক্ষতা দ্বারা গণনা করা হয়। |
| লাইনার সাইজ |
ভিতরে |
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| উত্পাটন |
gal/rev |
2.205 |
2.025 |
1.851 |
1.686 |
1.527 |
1.239 |
0.980 |
| L/s |
30.6 |
28.1 |
25.7 |
23.4 |
21.2 |
17.2 |
13.6 |
| নির্গত চাপ |
psi |
1595 |
1725 |
1900 |
2074 |
2291 |
2828 |
3000 |
| এমপিএ |
11.0 |
11.9 |
13.1 |
14.3 |
15.8 |
19.5 |
20.7 |
| ● কর্মক্ষমতা ডেটা 220 spm দ্বারা গণনা করা হয়। |
ট্রিপ্লেক্স পিস্টন মাড পাম্পবিস্তারিত
পালক বাণ
এটি ফোরজ অ্যালয় স্টিল দিয়ে তৈরি, হেরিংবোন গিয়ারস (অখণ্ড) মেশিন করা হয়
খাদের উপর এবং এটি একটি মাঝারি শক্ত দাঁতের পৃষ্ঠকে গ্রহণ করে।একটি খাদ আছে
উভয় প্রান্তে এক্সটেনশন, যেখানে বেল পুলি বা চেইন চাকা ইনস্টল করা যেতে পারে।
ক্রসহেড
ক্রসহেডটি নোডুলার ঢালাই লোহা দিয়ে এক-টুকরা ঢালাই দিয়ে তৈরি, তাই
ক্রসহেড ভাল ঘর্ষণ প্রতিরোধের আছে.উপরের এবং নীচের গঠন
দ্বারা ঘনত্ব নিয়ন্ত্রণ করার জন্য ক্রসহেডগুলির জন্য নির্দেশিকা গৃহীত হয়
নীচে নির্দেশিকা এ একটি gasket যোগ করা.এক্সটেনশন রড সংযুক্ত করা হয়
পিন ছিদ্র সঙ্গে ফ্ল্যাঞ্জ বোল্ট দ্বারা crossheads, নিশ্চিত করতে
ক্রসহেড এবং এক্সটেনশন রডগুলির ঘনত্ব।প্যাকিং গ্রহণ করে
একটি ডবল লেয়ার সিলিং কাঠামো, যা ভাল সিল কর্মক্ষমতা উপলব্ধি করে।
তরল সিলিন্ডার
সিলিন্ডারটি ফোরজ অ্যালয় স্টিলের তৈরি এবং একটি সোজা-পথ গ্রহণ করে
গঠনহাইড্রোলিক সিলিন্ডার একটি ছোট আকার এবং উচ্চ ভলিউম আছে
দক্ষতা.সিলিন্ডার পৃষ্ঠ জারা প্রতিরোধের ordtoase মধ্যে রাসায়নিক কলাই দ্বারা প্রক্রিয়া করা হয়.a এর তিনটি হাইড্রোলিক সিলিন্ডার
পাম্প বিনিময়যোগ্য।

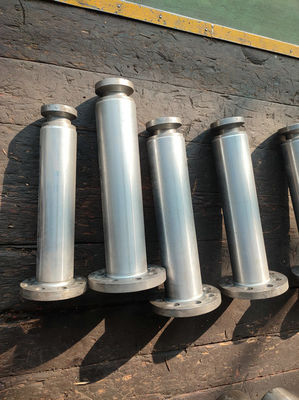

লাইনার
W440/446(500HP)কাদা পাম্প তেল রিগএকই লাইনার আছে OD লাইনার হয়
স্কোয়ারনেস ব্যবহার করে হাইড্রোলিক সিলিন্ডারের শেষ মুখে শক্তভাবে মাউন্ট করা হয়েছে
ক্যাপিং এবং বোল্ট।লাইনার এবং হাইড্রোলিক সিলিন্ডারের মধ্যে সিল করা হয়
আয়তক্ষেত্রাকার রাবার gaskets দ্বারা উপলব্ধি.
তৈলাক্তকরন পদ্ধতি
পাম্প জোরপূর্বক তৈলাক্তকরণ গ্রহণ করে।তেল ট্যাঙ্কে, একটি গিয়ার তেল আছে
পাম্প, যা ক্রসহেড নির্দেশিকা এবং সেইসাথে চাপ তেল প্রেরণ করে
bearings, জোরপূর্বক তৈলাক্তকরণ এবং শীতল উপলব্ধি.
