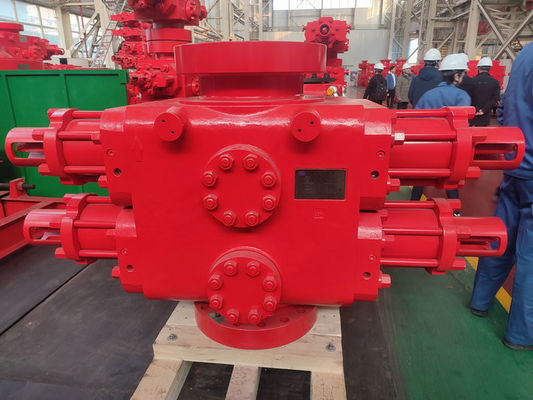

ডুয়াল রাম ব্লোআউট প্রিভেন্টার এপিআই 16 একটি পাইপ রাম বপ
রাম ব্লোআউট প্রিভেনটার হাইড্রিল কন্ট্রোল সিস্টেমের সাথে সজ্জিত ওয়ার্কওভার এবং ড্রিলিং অপারেশনগুলিতে ব্যবহার করা যেতে পারে।বিওপিগুলি API 16A স্ট্যান্ডার্ডের সাথে সম্পূর্ণ সামঞ্জস্য রেখে ডিজাইন এবং তৈরি করা হয়েছে।বৃত্তাকার BOP প্রধানত একটি বডি, একটি হেডার, একটি রাবার কোর এবং একটি পিস্টন নিয়ে গঠিত।অভ্যন্তরীণ রাবার কোর বিনিময়যোগ্য।যদিও কণাকার BOP স্বাধীনভাবে ব্যবহার করা যেতে পারে, এটি সাধারণত একটি একক বা ডাবল ই BOP এর সাথে কাজ করে। এটি ড্রিলিং টুল বা ওয়েল বোরকে দক্ষতার সাথে সিল করতে পারে, তেলের কূপ ব্লোআউট প্রতিরোধ করে।
ডুয়াল রাম ব্লোআউট প্রতিরোধক প্যারিমিটার
মডেল |
খোলার জন্য মেয়েরা (1 সেট) |
বন্ধ করতে গালস (1 সেট) |
সমাপনী অনুপাত | সমাবেশের মাত্রা (এ) | আনুমানিক ওজন (পাউন্ড) | ||||||
দৈর্ঘ্য (L) | প্রস্থ (W) | উচ্চতা (H) | |||||||||
Flg×Flg | Std×Std | Flg×Std | Flg×Flg | Std×Std | Flg×Std | ||||||
4 1/16″-20,000psi (একক RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
4 1/16″-20,000psi(ডাবল RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
7 1/16″-20,000psi(একক RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
7 1/16″-20,000psi(ডাবল RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
11″-20,000psi (একক RS-FS) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
11″-20,000psi (ডাবল RS-FS) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
18 3/4″-20,000psi(ডাবল RS-FS) | 122 | 133 | 10.6 | 183.46 | ৬৬.৬৯ | / | / | 94.13 | / | / | 87083 |
ডুয়াল রাম ব্লোআউট প্রতিরোধক বৈশিষ্ট্য
1) আকৃতি সাধারণত, BOP বডি একটি বর্গক্ষেত্রের অনুরূপ, মাঝখানে একটি উল্লম্ব বোর রয়েছে যার মাধ্যমে পাইপগুলি
পাস করতে পারে এবং রাম গহ্বর যাতে রাম অনুভূমিক দিকে চলে।
2) সংযোগের ধরন তিনটি সংযোগের ধরন স্টাডেড, ফ্ল্যাঞ্জ এবং ক্ল্যাম্পড টপ এবং বটম সংযোগ।ফ্ল্যাঞ্জ, বোল্ট, ক্ল্যাম্প এবং রিং গ্রুভের মাপ সমস্ত API মানগুলির সাথে সামঞ্জস্যপূর্ণ।
