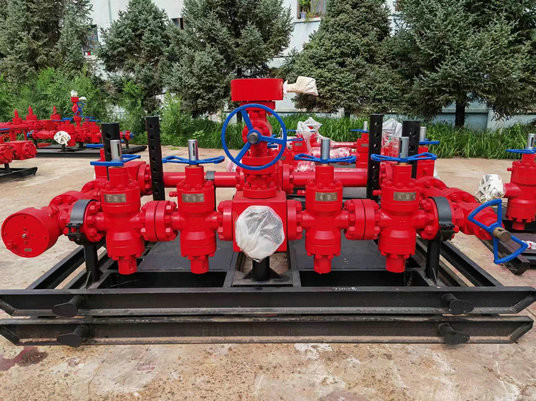

API চোক ম্যানিফোল্ড এবং কিল ম্যানিফোল্ড 2 9/16" 5000psi
চোক ম্যানিফোল্ড এবং কিল ম্যানিফোল্ড হল ওয়েল কিক নিয়ন্ত্রণ এবং তেল ও গ্যাস কূপের চাপ নিয়ন্ত্রণ প্রযুক্তি প্রয়োগ করার জন্য প্রয়োজনীয় সরঞ্জাম।যখন BOP বন্ধ থাকে, তখন চোক ভালভ ব্যবহার করা হয় কেসিং চাপ নিয়ন্ত্রণ করার জন্য নীচের গর্তের চাপটি গঠনের চাপের চেয়ে সামান্য বেশি বজায় রাখতে এবং কূপে আরও গঠনের তরল প্রবাহ রোধ করতে।উপরন্তু, কোমল শাট-ইন অর্জনের জন্য চাপ উপশম করার জন্য চোক ম্যানিফোল্ড ব্যবহার করা যেতে পারে।
চোক ম্যানিফোল্ড এবং কিল ম্যানিফোল্ড প্যারামিটার
টাইপ | কাজের চাপ | মেইন বোর দিয়া | বাই-পাস দিয়া। | মন্তব্য |
(পিএসআই) | চালু.) | (ভিতরে.) | ||
YG140 | 20000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 1/16" 2 9/16" | প্রয়োজনীয়তা অনুযায়ী বিভিন্ন ধরনের সমন্বয় প্রদান করা যেতে পারে |
YG105 | 15000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 9/16" 2 1/16" | |
YG70 | 10000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | |
YG35 | 5000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | |
YG21 | 3000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" |
কাজের নীতি
কূপের অভ্যন্তরে চাপ বেড়ে গেলে, চোক ম্যানিফোল্ডে চোক ভালভ (ম্যানুয়াল চোক, হাইড্রোলিক চোক এবং পজিটিভ চোক সহ) খোলা/বন্ধ করলে কেসিং চাপ নিয়ন্ত্রণ করতে কূপের ভিতরে তরল নির্গত হতে পারে, যা সরাসরি প্রস্ফুটিত হতে পারে। কেসিং চাপ বেশ উচ্চ হলে গেট ভালভ মাধ্যমে আউট.
অপারেটিং নির্দেশাবলী
(1) চোক ম্যানিফোল্ডের সমস্ত উপাদানের কাজের চাপ ব্যবহৃত BOP স্ট্যাকের সাথে সামঞ্জস্যপূর্ণ হবে।
(2) চোক ম্যানিফোল্ড এমন জায়গায় ইনস্টল করতে হবে যেখানে অপারেটর সহজেই পৌঁছাতে পারে।ইনস্টলেশনের আগে চাপ পরীক্ষা অবশ্যই করা উচিত এবং সীট পরীক্ষার চাপ রেট করা কাজের চাপের সমান হবে।
(3) লাইন পাইপ যতটা সম্ভব সমান এবং সোজা হতে হবে।লাইনের পাইপ ঘুরানোর ক্ষেত্রে, 120-ডিগ্রি ইস্পাত বাঁকানো পাইপ ব্যবহার করা হবে।লাইন পাইপের বোর যথেষ্ট বড় হতে হবে।
(4) চাপ গেজ ইনস্টল করা আবশ্যক.
(5) শীতকালে, চোক ম্যানিফোল্ড কম-তাপমাত্রার অবস্থার অধীনে কাজ করতে পারে।
