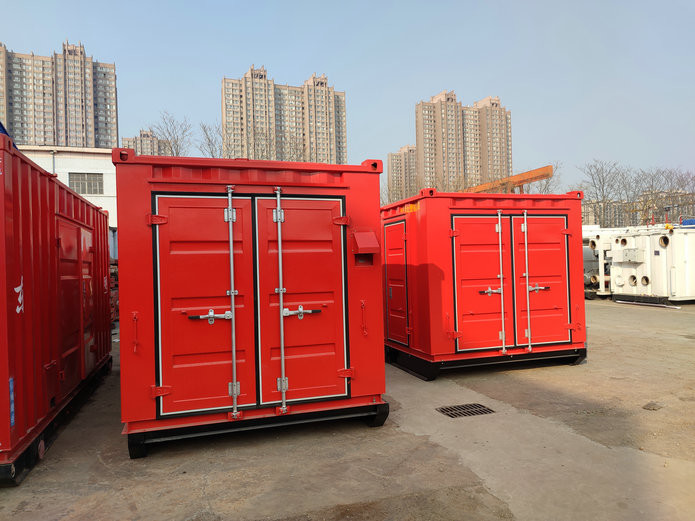

ওয়েল কন্ট্রোল বপ কন্ট্রোল ইউনিট রিমোট কন্ট্রোল
BOP স্ট্যাকগুলির জন্য সঞ্চয়কারী ইউনিট হল একটি অত্যন্ত গুরুত্বপূর্ণ সরঞ্জাম যা BOP স্ট্যাকগুলি এবং হাইড্রোলিক চাপ দ্বারা নিয়ন্ত্রিত গেট ভালভগুলিকে নিয়ন্ত্রণ করে, বিশেষত ড্রিলিং এবং ওয়ার্কওভার অপারেশনগুলিতে।জলবাহী নিয়ন্ত্রণ ব্যবস্থা সঠিকভাবে পরিচালনা এবং বজায় রাখা প্রয়োজন।এতে রয়েছে রিমোট কন্ট্রোল সিস্টেম, ড্রিলার প্যানেল, এয়ার ক্যাবল (বৈদ্যুতিক প্রকার ব্যতীত), পাইপ র্যাক (ঠান্ডা এলাকার জন্য বৈদ্যুতিক উষ্ণায়ন ব্যবস্থা উপলব্ধ), উচ্চ-চাপ বহুগুণ, সুরক্ষা কক্ষ ইত্যাদি।
পরামিতি
|
আইটেম
|
মডেল
|
নিয়ন্ত্রিত বস্তুর সংখ্যা |
সঞ্চয়কারী সেট |
তেল আধারের কার্যকরী আয়তন (L) |
পাম্পের প্রবাহ হার |
মোটর পাওয়ার (কিলোওয়াট) |
কাজের চাপ (MPa) |
| মোট আয়তন |
(ঠ)
|
নামমাত্র উপলব্ধ ভলিউম (L) |
বৈদ্যুতিক পাম্প (লি/মিনিট) |
বায়ুসংক্রান্ত পাম্প (মিলি/স্ট্রোক) |
| 1 |
FKQ240-3 |
3 |
40×6 |
|
120 |
560 |
20 |
165 |
11 |
21 |
| 2 |
FKQ320-4 |
4 |
40×8 |
160 |
650 |
20 |
165 |
11 |
21 |
| 3 |
FKQ320-5 |
5 |
40×8 |
|
160 |
650 |
20 |
165 |
11 |
21 |
| 4 |
FKQ400-5 |
5 |
40×10 |
200 |
900 |
30 |
165 |
15 |
21 |
| 5 |
FKQ400-6 |
6 |
40×10 |
|
200 |
900 |
30 |
165 |
15 |
21 |
| 6 |
FKQ480-5 |
5 |
40×12 |
240 |
1000 |
30 |
165 |
15 |
21 |
| 7 |
FKQ480-6 |
6 |
40×12 |
|
240 |
1000 |
30 |
165 |
15 |
21 |
| 8 |
FKQ640-6 |
6 |
40×16 |
320 |
1300 |
40 |
165×2 |
18.5 |
21 |
| 9 |
FKQ640-7 |
7 |
40×16 |
|
320 |
1300 |
40 |
165×2 |
18.5 |
21 |
| 10 |
FKQ800-7 |
7 |
40×20 |
400 |
1500 |
40 |
165×2 |
18.5 |
21 |
| 11 |
FKQ800-8 |
8 |
40×20 |
|
400 |
1600 |
40 |
165×2 |
18.5 |
21 |
| 12 |
FKQ960-6 |
6 |
80×12 |
480 |
1800 |
40 |
165×3 |
18.5 |
21 |
| 13 |
FKQ960-7 |
7 |
80×12 |
|
480 |
1800 |
40 |
165×3 |
18.5 |
21 |
| 14 |
FKQ960-8 |
8 |
80×12 |
480 |
1800 |
40 |
165×3 |
18.5 |
21 |
| 15 |
FKQ1280-8 |
8 |
80×16 |
|
640 |
2000 |
40×2 |
165×3 |
18.5×2 |
21 |
| 16 |
FKQ1280-9 |
9 |
80×16 |
640 |
2000 |
40×2 |
165×3 |
18.5×2 |
21 |
| 17 |
FKQ1280-10 |
10 |
80×16 |
|
640 |
2000 |
40×2 |
165×3 |
18.5×2 |
21 |
| 18 |
FKDQ480-5 |
6 |
40×12 |
240 |
1000 |
30 |
165 |
15 |
21 |
| 19 |
FKDQ480-6 |
6 |
40×12 |
|
240 |
1000 |
30 |
165 |
15 |
21 |
| 20 |
FKDQ640-6 |
6 |
40×16 |
320 |
1300 |
40 |
165×2 |
18.5 |
21 |
| 21 |
FKDQ640-7 |
7 |
40×16 |
|
320 |
1300 |
40 |
165×2 |
18.5 |
21 |
| 22 |
FKDQ800-7 |
7 |
40×20 |
400 |
1500 |
40 |
165×2 |
18.5 |
21 |
| 23 |
FKDQ800-8 |
8 |
40×20 |
|
400 |
1600 |
40 |
165×2 |
18.5 |
21 |
| 24 |
FKDQ960-7 |
7 |
80×12 |
480 |
1800 |
40 |
165×3 |
18.5 |
21 |
| 25 |
FKDQ960-8 |
8 |
80×12 |
|
480 |
1800 |
40 |
165×3 |
18.5 |
21 |
| 26 |
FKDQ1280-8 |
8 |
80×16 |
640 |
2000 |
40×2 |
165×3 |
18.5×2 |
21 |
| 27 |
FKDQ1280-9 |
9 |
80×16 |
|
640 |
2000 |
40×2 |
165×3 |
18.5×2 |
21 |
| 28 |
FKDQ1280-10 |
10 |
80×16 |
640 |
2000 |
40×2 |
165×3 |
18.5×2 |
21 |
| 29 |
FKD640-6 |
6 |
40×16 |
|
320 |
1300 |
40 |
165×2 |
18.5 |
21 |
| 30 |
FKD800-7 |
7 |
40×20 |
400 |
1500 |
40 |
165×2 |
18.5 |
21 |
| 31 |
FKD960-8 |
8 |
80×12 |
|
480 |
1800 |
40 |
165×3 |
18.5 |
21 |
BOP কন্ট্রোল সিস্টেম নির্বাচনের মূল পয়েন্ট
নির্ভরযোগ্যভাবে এবং নিরাপদে BOP নিয়ন্ত্রণ করতে, তেল ও প্রাকৃতিক গ্যাস শিল্পের মান SY/T5053.2-2007 এবং APl Spec 16D অনুসরণ করা উচিত যখন আপনি একটি উপযুক্ত পণ্য চয়ন করবেন এবং ক্রয় করবেন।বিবেচনার বিষয়গুলি কমপক্ষে হওয়া উচিত:
- BOP স্ট্যাক বন্ধ করার জন্য প্রয়োজনীয় তরল ভলিউম এবং কন্ট্রোল সিস্টেম থেকে উপলব্ধ তরল ভলিউমের মধ্যে সম্পর্ক
- পাম্প সিস্টেমের প্রয়োজনীয়তা;
- এটি APl 16D মান পূরণ করতে হবে কিনা;
- পরিবেশগত অভিযোজন;
- অফ-শোর ড্রিলিং প্ল্যাটফর্মগুলিতে বিশেষ প্রয়োজনীয়তা।
1 নিয়ন্ত্রিত বস্তু এবং সঞ্চয়ক উপলব্ধ তরল ভলিউম জন্য বিকল্প
সঞ্চয়কারী গ্রুপটি কনফিগার করা হবে যাতে অবশিষ্ট চাপ সর্বোচ্চ নিয়ন্ত্রণ চাপের চেয়ে বেশি হয়
সমস্ত BOP এবং জলবাহী ভালভ বন্ধ করার পরে নিয়ন্ত্রণ বস্তু দ্বারা।
একটি সঞ্চয়কারী গ্রুপ থেকে উপলব্ধ ভলিউম BOP স্ট্যাক বন্ধ করার প্রয়োজনীয় ভলিউমের চেয়ে 2 গুণ বেশি হওয়া বাঞ্ছনীয়।
2. পাম্প সিস্টেমের প্রয়োজনীয়তা
প্রধান পাম্পিং ইউনিটটি ন্যূনতম দুটি পাম্প সিস্টেমের সমন্বয়ে গঠিত হবে।এর ক্রমবর্ধমান আউটপুট ক্ষমতা
পাম্প সিস্টেমগুলি মূল সঞ্চয়কারী সিস্টেমকে প্রিচার্জ চাপ থেকে সিস্টেম RWP এর মধ্যে চার্জ করার জন্য যথেষ্ট হবে
15 মিনিট.একটি পাম্প সিস্টেম বা একটি পাওয়ার সিস্টেম হারানোর সাথে, অবশিষ্ট পাম্প সিস্টেম(গুলি) এর ক্ষমতা থাকতে হবে
30 মিনিটের মধ্যে মূল সঞ্চয়কারী সিস্টেমকে প্রিচার্জ চাপ থেকে সিস্টেম RWP-এ চার্জ করুন।
সঞ্চয়কারীদের পরিষেবা থেকে বিচ্ছিন্ন এবং একটি পাম্প সিস্টেম বা একটি পাওয়ার সিস্টেম পরিষেবার বাইরে থাকলে, অবশিষ্ট
পাম্প সিস্টেমে 2 মিনিটের মধ্যে একটি বৃত্তাকার BOP বন্ধ এবং চোক ভালভ(গুলি) খোলার ক্ষমতা থাকতে হবে।
3. এটি API 16D মান পূরণ করতে হবে কিনা
গ্রাহক যদি একটি API স্পেক অর্ডার করতে চান।16D কন্ট্রোল সিস্টেম, এবং API মনোগ্রাম চিহ্নিত করুন, গ্রাহককে পেতে হবে
একটি API স্পেক অর্ডার করার জন্য "বপ স্ট্যাকের কনফিগারেশন এবং প্যারামিটার" নামে একটি ফর্ম।16D নিয়ন্ত্রণ ব্যবস্থা (ভূমি এবং পৃষ্ঠ)"
Rongsheng বিক্রয় বিভাগ থেকে।বিস্তারিত প্রযুক্তিগত পরামিতি পূরণ করার পরে, Rongsheng প্রযুক্তিগত বিভাগ করবে
নির্বাচন গণনা সঞ্চালন.
বিঃদ্রঃ:
প্রশ্ন: FKQ সিরিজটি রেনোল কন্ট্রোল প্যানেলের সাথে ডিলার প্যানেল সংযোগ করতে পায়ের পাতার মোজাবিশেষ বান্ডিল ব্যবহার করে, ডিলার অপারেটিং এলিমারটি বায়ুসংক্রান্ত রোটার ওয়াই ভালভ, রিমোটকন্ট্রোল প্যানেল 4-ওয়ে 3-পজিশন ভ্যাভ চালানোর জন্য সিলিন্ডার ব্যবহার করে, টিস সিরিজ বায়ুসংক্রান্ত-ম্যানুয়াল বেছে নিতে পারে o pneumatih মোটর চালিত চাপ নিয়ন্ত্রণকারী ভালভ,
DQ: FKDQ সিরিজটি ট্রলারের প্যানেলকে রেনোট কন্ট্রো প্যানেলের সাথে সংযোগ করতে সিগন্যাল ক্যাবল ব্যবহার করে, থিলার অপারেটিং ই লেমেন হল টাচ সোরিন আরএল টিকটিক বাউটনরিমোট কন্ট্রোল প্যানেল 4-ওয়ে 3-পজিশন ভালভ চালানোর জন্য সিলিন্ডার ব্যবহার করে, বায়ুসংক্রান্ত মোটর চালিত চাপ নিয়ন্ত্রণকারী ভালভ সহ .
D: FKD সিরিজটি drllr এর প্যানেলকে রিমোট কন্ট্রোল প্যানেলের সাথে সংযোগ করতে সিগন্যাল ক্যাবল ব্যবহার করে, Theotrlle অপারেটিং এলেনেন্ট হল টাচ স্ক্রিন ও লেকটিক বুরোনরিমোট কন্ট্রোল প্যানেল ইলেক্ট্রোমোটর চালিত চাপ নিয়ন্ত্রণকারী ভালভ সহ 4-ওয়ে 3-পজিশন ভালভ চালানোর জন্য ইলেক্ট্রোম্যাগনেট ব্যবহার করে।
যদি গ্রাহক একটি APl স্পেক অর্ডার করতে চান।16D কন্ট্রোল সিস্টেম, এবং আপনাকে এটিতে APl মনোগ্রাম চিহ্নিত করতে হবে আপনাকে একটি APl স্পেকের জন্য “কনফিগারেশন এবং বপ স্ট্যাকের পেরামেলার” নামের একটি ফোম পেতে হবে।16D কন্ট্রোল সিস্টেম jland এবং surace)"রংশেং বিক্রয় বিভাগ থেকে।Deti ledtechnical parameters এ Afitr flng, Rongsheng কারিগরি বিভাগ নির্বাচন গণনা পরিচালনা করবে।
ঐচ্ছিক ডিভাইস:
সমস্ত সিরিজ বিওপি হিটিং ইউনিট বেছে নিতে পারে, অত্যন্ত ঠান্ডা পরিবেশে বপ গরম করার জন্য, সাধারণভাবে বিওপি শাউলে হিটির্গ ইউক্টো আছে) এফকেডিকিউ এবং এফকেডি সিরিজ বেতার রিমোট কন্ট্রোল ফাংশন বেছে নিতে পারে।
