বড় গেট, সাধারণত একটি রাম টাইপ ব্লোআউট প্রতিরোধক অপারেশনের সাথে লাগানো হয় যাতে কূপের মধ্যে টিউবিং স্ট্রিং এবং ওয়েলবোরের মধ্যে একটি সিল করা বালাকার স্থান তৈরি করা হয়, একটি কলাম-প্লাগিংয়ের baa কেস পৃথকভাবেও করা যেতে পারে, তবে মারা যাওয়ার জন্য বেশ কয়েকবার ব্যবহার করা হয়, এবং দীর্ঘমেয়াদী শাট-ইন ব্যবহারের অনুমতি দেয় না।
নিম্ন হাউজিং, উপরের হাউজিং, পিস্টন, অ্যাডাপ্টার রিং, এবং প্যাকিং উপাদান।সমস্ত উপাদান পরিকল্পিত এবং রক্ষণাবেক্ষণ সহজে এবং চূড়ান্ত নির্ভরযোগ্যতা জন্য নির্মিত হয়.
বন্ধ করুন - যখন হাইড্রোলিক তেলটি বর্ধিত পোর্টে পাম্প করা হয়, তখন ভিতরের উপাদানটি উত্তোলন করা হবে এবং পাইপ/টিউবুলারে চেপে দেওয়া হবে।
খোলা - অন্যদিকে, হাইড্রোলিক তরলকে প্রত্যাহার বন্দরে পাম্প করা হলে, উপাদানটি নীচে ঠেলে দেওয়া হবে যার ফলে টিউবুলারটি মুক্তি পাবে।

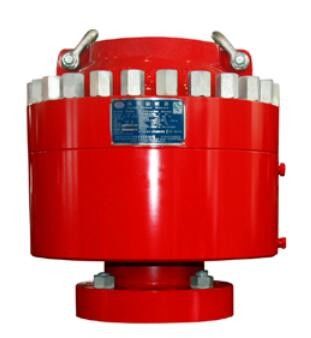

Shaffer বপ চশমা
| আইটেম | বৃত্তাকার BOP জন্য স্পেসিফিকেশন | |||||||||
| আকার এবং মডেল |
7 1/16″ -3000psi |
7 1/16″ -5000psi |
9″ -3000psi |
9″ -5000psi |
11″ -3000psi |
11″ -5000psi |
13 5/8″ -3000psi |
13 5/8″ -5000psi |
20 3/4″ -3000psi |
21 1/4″ -5000psi |
| মিমি/ইঞ্চি বোর (মিমি/ইঞ্চি) |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
| রেটেড কাজের চাপ (MPa/psi) |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
| হাইড্রোস্ট্যাটিক চাপ পরীক্ষার চাপ (MPa/psi) |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
31.5 4,500 |
70 10,000 |
| হাইড্রোলিক-নিয়ন্ত্রিত রেটেড কাজের চাপ (MPa/psi) | 21/3,000 | |||||||||
| প্রস্তাবিত হাইড্রোলিক কাজের চাপ সিল পাইপ (MPa/psi) | 1,218～1,522psi | |||||||||
| সর্বোচ্চএকটি পাইপ ছাড়া ভাল কাজের চাপ সিল (MPa/psi) |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
| একটি পাইপ ছাড়াই প্রস্তাবিত হাইড্রোলিক কাজের চাপ সিল ভাল (MPa/psi) | ≤10 .5/1,500 | |||||||||
| সর্বোচ্চ খুলুন।তেলের পরিমাণ (L) | 15 | 15 | 22.8 | 33 | 39 | 56 | ৬৯ | ৬৯ | 110 | 181 |
| ম্যাক্স বন্ধ করুন।তেলের পরিমাণ (L) | 21 | 21 | 34 | 42 | 50 | 72 | 94 | 94 | 173 | 241 |
| দুটি উত্তোলন রিং দ্বারা ওজন উত্তোলন করুন (t) | 16 | 16 | 16 | 25 | 25 | 25 | 32 | 32 | 32 | 64 |
| জলবাহী তেলের আউটলেট | NPT 1” | |||||||||
| ধাতু তাপমাত্রা গ্রেড | T-20/250(-29℃～121℃) | |||||||||
| অ-ধাতুর তাপমাত্রা গ্রেড | BAB (-18℃~66℃~93℃) | |||||||||
| ভাল তরল সঙ্গে মাঝারি উপাদান যোগাযোগ | NACE MR-01-75 থেকে, API 16A 4র্থ সংস্করণ স্ট্যান্ডার্ড পূরণ করুন | |||||||||
