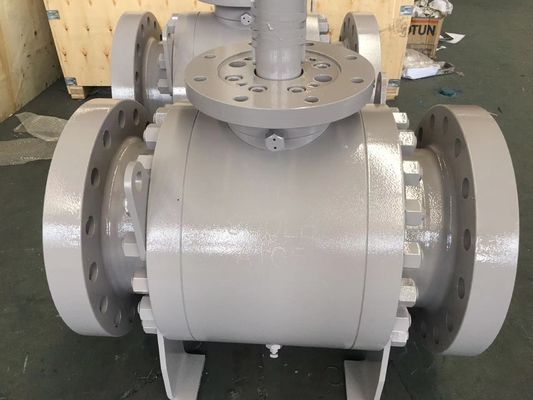

এপিআই 6 ডি / 6 এ স্ট্যান্ডার্ড ফ্ল্যাঞ্জ সংযোগ হাইড্রোলিক বল ভালভ ডাইভারটারের জন্য 12 "ক্লাস 300 ক্লাস 600 ক্লাস 900

উৎপাদন বর্ণনাঃ

একটি হাইড্রোলিক বল ভালভ হল তরল প্রবাহ নিয়ন্ত্রণের জন্য হাইড্রোলিক সিস্টেমে ব্যবহৃত একটি ধরণের ভালভ।এটা একটি গর্ত বা কেন্দ্র মাধ্যমে bore সঙ্গে একটি বল ব্যবহার করে যে খোলা বা বন্ধ ভালভ ঘোরানো যেতে পারেযখন বলটি ৯০ ডিগ্রি ঘোরানো হয়, তখন খাঁজটি প্রবাহের পথের সাথে সারিবদ্ধ হয়, যা তরলকে অতিক্রম করার অনুমতি দেয়। যখন বলটি বন্ধ অবস্থানে থাকে, তখন খাঁজটি প্রবাহের পথের লম্ব হয়,তরল ব্লক করা.

এখানে একটি জলবাহী বল ভালভের কিছু মূল বৈশিষ্ট্য এবং উপাদান রয়েছেঃ

1. শরীরঃ শরীর হল ভালভের প্রধান বাহ্যিক আবরণ, সাধারণত পিতল, স্টেইনলেস স্টিল, বা কার্বন স্টিলের মতো ধাতু দিয়ে তৈরি। এটি প্রাথমিক কাঠামো সরবরাহ করে এবং অভ্যন্তরীণ উপাদানগুলি রাখে।

2. বল: বলটি একটি গোলাকার উপাদান যার কেন্দ্রে একটি গর্ত বা খাঁজ রয়েছে। এটি সাধারণত ধাতু থেকে তৈরি হয়, যেমন ব্রাস, স্টেইনলেস স্টিল বা ক্রোমযুক্ত ইস্পাত।বল প্রবাহ নিয়ন্ত্রণ করতে ভালভ শরীরের মধ্যে ঘোরাতে.

3. স্টেম: স্টেম হল একটি রড যা বলটিকে actuator বা হ্যান্ডেলের সাথে সংযুক্ত করে। যখন স্টেমটি ঘোরানো হয়, তখন এটি বলটিকে সরিয়ে দেয়, ভ্যালভটি খুলতে বা বন্ধ করে দেয়।

4. আসনঃ আসনগুলি হল ভালভের শরীরের ভিতরে অবস্থিত সিলিং পৃষ্ঠগুলি যার সাথে বন্ধ অবস্থানে থাকা অবস্থায় বলটি যোগাযোগ করে।আসন একটি টাইট সীল নিশ্চিত এবং যখন ভালভ বন্ধ ফুটো প্রতিরোধ.

5. অ্যাকচুয়েটর বা হ্যান্ডেলঃ অ্যাকচুয়েটর বা হ্যান্ডেল হল বলটি ঘোরানোর জন্য ব্যবহৃত যন্ত্র। এটি একটি লিভার, হ্যান্ডহুইল বা স্বয়ংক্রিয় অ্যাকচুয়েটর হতে পারে, নির্দিষ্ট অ্যাপ্লিকেশন এবং প্রয়োজনীয়তার উপর নির্ভর করে।

6. সিলঃ সিল, যেমন ও-রিং বা গ্যাসকেটগুলি বল এবং ভালভের দেহের মধ্যে একটি নির্ভরযোগ্য সিল সরবরাহ করতে ব্যবহৃত হয়। তারা স্টেমের চারপাশে এবং বল এবং আসনগুলির মধ্যে ফুটো প্রতিরোধ করে।

হাইড্রোলিক বল ভালভগুলি সাধারণত হাইড্রোলিক সিস্টেমে ব্যবহৃত হয়, যা তরল শক্তি নিয়ন্ত্রণ এবং সংক্রমণ জড়িত। এগুলি জলবাহী তরল, যেমন তেল,শিল্প যন্ত্রপাতি মত বিভিন্ন অ্যাপ্লিকেশন, নির্মাণ সরঞ্জাম, বিদ্যুৎ উৎপাদন এবং যানবাহনের হাইড্রোলিক সিস্টেম।

হাইড্রোলিক বল ভালভগুলি দ্রুত খোলার এবং বন্ধ করার মতো সুবিধা দেয়, সম্পূর্ণরূপে খোলার সময় কম তরল প্রতিরোধের এবং উচ্চ চাপ এবং তাপমাত্রা পরিচালনা করার ক্ষমতা।এগুলি বিভিন্ন আকারে পাওয়া যায়হাইড্রোলিক সিস্টেমের নির্দিষ্ট প্রয়োজনীয়তা পূরণের জন্য, চাপের নাম এবং উপকরণ।

আমিটেকনিক্যাল প্যারামিটারঃ

আমিনামমাত্র পাইপলাইন আকারঃ ২ ~ ৪৮ ইঞ্চি

আমিনামমাত্র চাপঃ 150 ~ 2500LB

আমিতাপমাত্রা পরিসীমাঃ-৪৬ থেকে ২৫০ ডিগ্রি সেলসিয়াস

আমিতরল: জল, তেল, বাষ্প এবং অন্যান্য ধরনের তরল

আমিশরীরের উপাদানঃ ASME B16-এ নির্দিষ্ট উপাদান।34

আমিপরীক্ষার মানঃ API 6D/6A

আমিঅপারেটরঃ লিভার/চাবি,গিয়ার,মোটর অ্যাক্টিভেশন,প্নেমেটিক অ্যাক্টিভেশন,হাইড্রোলিক অ্যাক্টিভেশন ইত্যাদি।

               টেবিল ১ ফ্ল্যাঞ্জ সংযোগ বোল্টিংয়ের জন্য প্রস্তাবিত টর্ক
