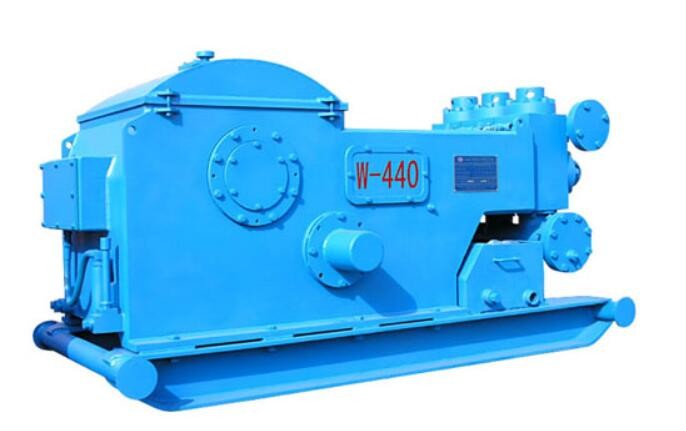

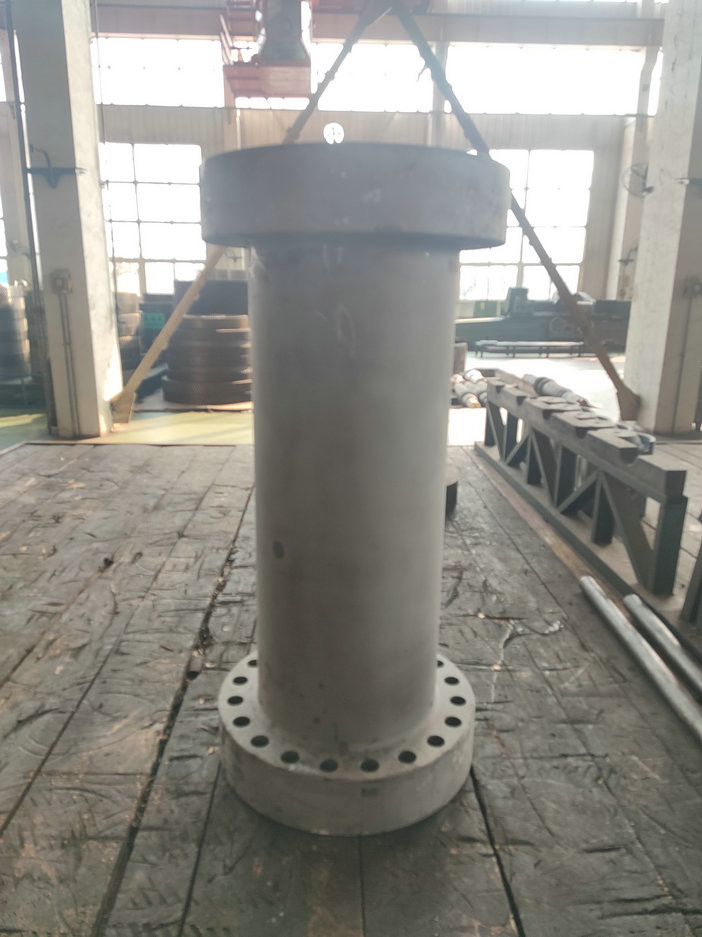

W-440 Triplex একক অভিনয় তেল রিগ কাদা পাম্প
W-440 তেল রিগ কাদা পাম্প স্পেসিফিকেশন:
রেটেড ইনপুট পাওয়ার: 328 kW(440 HP) সর্বোচ্চ।প্রতি মিনিটে স্ট্রোক: 320 SPMC ক্রমাগত অপারেটিং স্ট্রোক: 220 SPMSস্ট্রোক দৈর্ঘ্য: 152.4 মিমি (6")
গিয়ার অনুপাত 4.578:1
সর্বোচ্চকাজের চাপ: 34.5 MPa (5000 psi) ভালভ: API#4
পিস্টন রড এন্ড: API #SA2
সর্বোচ্চ লাইনার সাইজ : 114.3 মিমি (4 1/2")
সাকশন ইনলেট ফ্ল্যাঞ্জ: 152.4 মিমি (6") 150 পাউন্ড ফ্ল্যাঞ্জ
ডিসচার্জ আউটলেট ফ্ল্যাঞ্জ: 52.4 মিমি (2 1/16") ফ্ল্যাঞ্জ, 34.5 MPa (5000 psi) সামগ্রিক মাত্রা (LxW×H):2478×1219×1103 mm3(8.13×4×3.62 ft3) প্রায় ওজন: 9 kg (38 kg) পাউন্ড)
W-440 তেল রিগ মাড পাম্পের পরামিতি
| লাইনার সাইজ |
ভিতরে |
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| নির্গত চাপ |
এমপিএ |
11.8 |
13.2 |
14.9 |
17.0 |
19.5 |
26.6 |
| psi |
1711 |
1914 |
2160 |
2465 |
2828 |
3857 |
| স্ট্রোক প্রতি মিনিট SPM |
পাওয়ার kW(HP) |
স্থানচ্যুতি L/s(GPM) |
| 320 |
328
(৪৪০)
|
২৫.০
(396.3)
|
22.3
(৩৫৩.৫)
|
19.8
(313.8)
|
17.4
(275.8)
|
15.1
(239.3)
|
11.1
(175.9)
|
| 270 |
277
(371)
|
21.1
(334.4)
|
18.8
(298.0)
|
16.7
(264.7)
|
14.7
(233.0)
|
12.8
(202.9)
|
9.4
(149.0)
|
| 220 |
226
(303)
|
17.2
(272.6)
|
15.3
(242.5)
|
13.6
(215.6)
|
11.9
(188.6)
|
10.4
(164.8)
|
7.6
(120.5)
|
| 170 |
174
(234)
|
13.3
(210.8)
|
11.9
(188.6)
|
10.5
(166.4)
|
9.2
(145.8)
|
৮.০
(126.8)
|
৫.৯
(93.5)
|
| 120 |
123
(165)
|
9.4
(149.0)
|
8.4
(133.1)
|
7.4
(117.3)
|
6.5
(103.0)
|
৫.৭
(90.3)
|
4.2
(66.6)
|
| 70 |
72
(96)
|
5.5
(৮৭.২)
|
4.9
(৭৭.৭)
|
4.3
(68.2)
|
3.8
(60.2)
|
3.3
(52.3)
|
2.4
(৩৮.০)
|
| 1 |
1.03
(1.38)
|
0.078
(1.236)
|
0.070
(1.110)
|
0.062
(০.৯৮৩)
|
0.054
(০.৮৫৬)
|
0.047
(০.৭৪৫)
|
0.035
(০.৫৫৫)
|
| ● কর্মক্ষমতা ডেটা 90% যান্ত্রিক দক্ষতা এবং 100% ভলিউমেট্রিক দক্ষতা দ্বারা গণনা করা হয়। |
| লাইনার সাইজ |
ভিতরে |
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| উত্পাটন |
gal/rev |
1.239 |
1.102 |
0.98 |
0.857 |
0.749 |
0.548 |
| L/s |
17.2 |
15.3 |
13.6 |
11.9 |
10.4 |
7.6 |
| নির্গত চাপ |
psi |
2494 |
2798.5 |
3146.5 |
3596 |
4118 |
5000 |
| এমপিএ |
17.2 |
19.3 |
21.7 |
24.8 |
২৮.৪ |
34.5 |
| ● কর্মক্ষমতা তথ্য গণনা করা হয় |
220 pm মধ্যে। |
W-440 তেল রিগ কাদা পাম্প বিবরণ
ফ্রেম
মেশিন ফ্রেম ইস্পাত প্লেট সঙ্গে ঢালাই এবং প্রক্রিয়া করা হয়
ঢালাইয়ের পরে চাপ দূর করুন, অতএব।আসনগুলিতে চাঙ্গা প্লেট রয়েছে
ক্র্যাঙ্কশ্যাফ্ট এবং প্রধান ভারবহন যাতে তাদের ভাল দৃঢ়তা এবং শক্তি থাকে।
ক্র্যাঙ্কশ্যাফ্ট
ক্র্যাঙ্কশ্যাফ্টটি ঝালাই করা নকল অংশগুলির সাথে একটি সুষম কাঠামোতে রয়েছে।এটা
হালকা এবং কম্পন ছাড়াই মসৃণভাবে কাজ করতে পারে।উভয় পক্ষের
ক্র্যাঙ্কশ্যাফ্ট অপারেশনে স্থিতিশীলতা নিশ্চিত করতে এবং এর ভারবহন ক্ষমতা উন্নত করতে ডাবল-সারিবদ্ধ গোলাকার রোলার বিয়ারিং দিয়ে সজ্জিত।
পালক বাণ
এটি ফোরজ অ্যালয় স্টিল দিয়ে তৈরি, হেরিংবোন গিয়ারস (অখণ্ড) মেশিন করা হয়
খাদের উপর এবং এটি একটি মাঝারি শক্ত দাঁতের পৃষ্ঠকে গ্রহণ করে।একটি খাদ আছে
উভয় প্রান্তে এক্সটেনশন, যেখানে বেল পুলি বা চেইন চাকা ইনস্টল করা যেতে পারে।
ক্রসহেড
ক্রসহেডটি নোডুলার ঢালাই লোহা দিয়ে এক-টুকরা ঢালাই দিয়ে তৈরি, তাই
ক্রসহেড ভাল ঘর্ষণ প্রতিরোধের আছে.উপরের এবং নীচের গঠন
দ্বারা ঘনত্ব নিয়ন্ত্রণ করার জন্য ক্রসহেডগুলির জন্য নির্দেশিকা গৃহীত হয়
নীচে নির্দেশিকা এ একটি gasket যোগ করা.এক্সটেনশন রড সংযুক্ত করা হয়
পিন ছিদ্র সঙ্গে ফ্ল্যাঞ্জ বোল্ট দ্বারা crossheads, নিশ্চিত করতে
ক্রসহেড এবং এক্সটেনশন রডগুলির ঘনত্ব।প্যাকিং গ্রহণ করে
একটি ডবল লেয়ার সিলিং কাঠামো, যা ভাল সিল কর্মক্ষমতা উপলব্ধি করে।

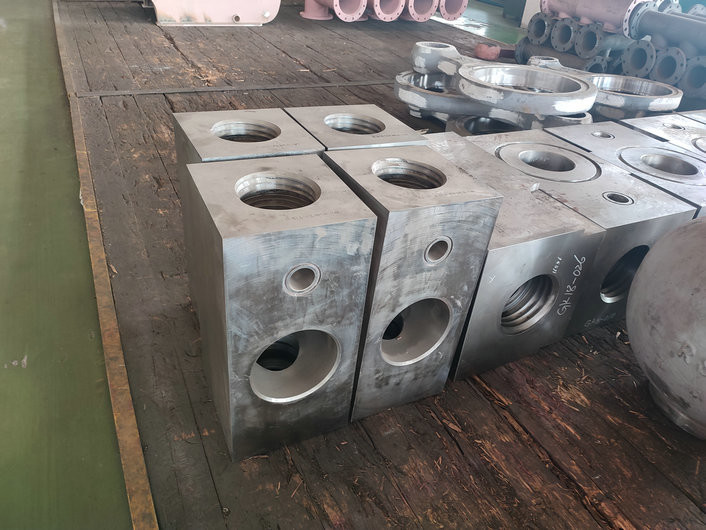

তরল সিলিন্ডার
সিলিন্ডারটি ফোরজ অ্যালয় স্টিলের তৈরি এবং একটি সোজা-পথ গ্রহণ করে
গঠনহাইড্রোলিক সিলিন্ডার একটি ছোট আকার এবং উচ্চ ভলিউম আছে
দক্ষতা.সিলিন্ডার পৃষ্ঠ জারা প্রতিরোধের ordtoase মধ্যে রাসায়নিক কলাই দ্বারা প্রক্রিয়া করা হয়.a এর তিনটি হাইড্রোলিক সিলিন্ডার
পাম্প বিনিময়যোগ্য।
লাইনার
W440/446(500HP) পাম্পে একই লাইনার OD থাকে লাইনারগুলি
স্কোয়ারনেস ব্যবহার করে হাইড্রোলিক সিলিন্ডারের শেষ মুখে শক্তভাবে মাউন্ট করা হয়েছে
ক্যাপিং এবং বোল্ট।লাইনার এবং হাইড্রোলিক সিলিন্ডারের মধ্যে সিল করা হয়
আয়তক্ষেত্রাকার রাবার gaskets দ্বারা উপলব্ধি.
তৈলাক্তকরন পদ্ধতি
পাম্প জোরপূর্বক তৈলাক্তকরণ গ্রহণ করে।তেল ট্যাঙ্কে, একটি গিয়ার তেল আছে
পাম্প, যা ক্রসহেড নির্দেশিকা এবং সেইসাথে চাপ তেল প্রেরণ করে
bearings, জোরপূর্বক তৈলাক্তকরণ এবং শীতল উপলব্ধি.
স্প্রে সিস্টেম
এটি একটি পাওয়ার-চালিত স্প্রে করার সিস্টেম গ্রহণ করে
