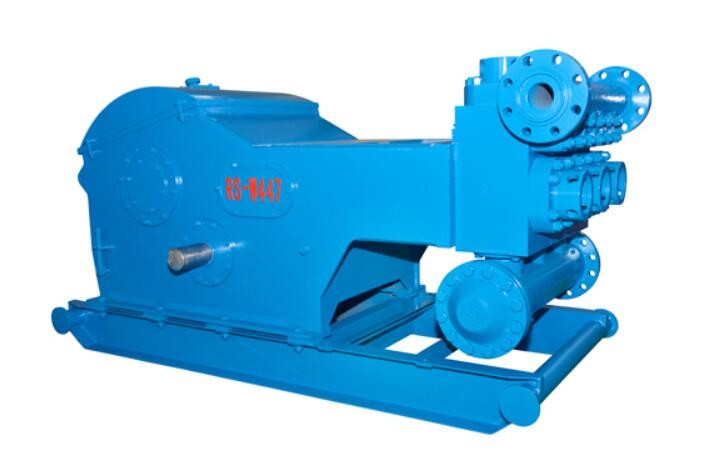

W-447 তেল রিগ কাদা পাম্প বড় স্থানচ্যুতি রেসিপ্রোকেটিং
W-447 অয়েল রিগ মাড পাম্প কয়লা, ভূতাত্ত্বিক প্রকৌশল এবং তেল তুরপুন এবং উত্পাদন শিল্পের জন্য ডিজাইন করা এক ধরণের বড় স্থানচ্যুতি আদান-প্রদানকারী পাম্প।W-447 অয়েল রিগ মাড পাম্প কয়লা এবং ভূতাত্ত্বিক দিকগুলির কাদা অপারেশন এবং তেলক্ষেত্রের কাজ ও অগভীর কূপ খননের জন্য ব্যবহার করা যেতে পারে।এই মেশিনের একটি কমপ্যাক্ট গঠন, ছোট ভলিউম এবং হালকা ওজনের।
W-447 তেল রিগ কাদা পাম্প স্পেসিফিকেশন:
রেটেড ইনপুট পাওয়ার: 373 kW (500 HP) সর্বোচ্চ।
প্রতি মিনিটে স্ট্রোক: 240 SPMSstroke দৈর্ঘ্য: 180 মিমি (7")
গিয়ার অনুপাত 4.578:1
সর্বোচ্চকাজের চাপ: 21 MPa (3000 psi)
ভালভ: API#6
পিস্টন রড এন্ড: API#SA4
সর্বোচ্চ লাইনার আকার : 165.1 মিমি (6 1/2")
সাকশন ইনলেট ফ্ল্যাঞ্জ: 203.2 মিমি (8") ফ্ল্যাঞ্জ
ডিসচার্জ আউটলেট ফ্ল্যাঞ্জ: 52.4 মিমি (2 1/16") ফ্ল্যাঞ্জ, 34.5 MPa (5000 psi)
পিনিয়ন শ্যাফ্টের আকার: 95.2 মিমি (3.75")
সামগ্রিক মাত্রা (L×WxH):2550×1245×1305 mm3(8.37×4.08×4.28 ft3)
আনুমানিক ওজন: 4850 কেজি (10692 পাউন্ড)
W-447 তেল রিগ মাড পাম্পের পরামিতি
| লাইনার সাইজ |
ভিতরে |
6 1/2 |
6 1/4 |
6 |
5 1/2 |
5 |
4 1/2 |
4 |
3 1/2 |
| নির্গত চাপ |
এমপিএ |
7.3 |
৮.০ |
8.6 |
10.3 |
12.4 |
15.3 |
19.4 |
20.7 |
| psi |
1059 |
1160 |
1247 |
1494 |
1798 |
2219 |
2813 |
3000 |
| স্ট্রোক প্রতি মিনিট SPM |
পাওয়ার kW(HP) |
স্থানচ্যুতি L/s(GPM) |
| 240 |
373
(৫০০)
|
৪৫.৭
(724.3)
|
42.2
(668.9)
|
38.9
(616.6)
|
32.7
(518.3)
|
27.0
(428.0)
|
21.9
(৩৪৭.১)
|
17.3
(274.2)
|
13.2
(209.2)
|
| 220 |
342
(৪৫৮)
|
41.9
(664.1)
|
38.7
(613.4)
|
35.7
(565.8)
|
30.0
(475.5)
|
24.8
(৩৯৩.১)
|
20.1
(318.6)
|
15.9
(252.0)
|
12.1
(191.8)
|
| 200 |
311
(417)
|
38.1
(৬০৩.৯)
|
৩৫.২
(557.9)
|
32.4
(513.5)
|
27.3
(432.7)
|
22.5
(৩৫৬.৬)
|
18.2
(288.5)
|
14.4
(228.2)
|
11.0
(174.4)
|
| 180 |
280
(375)
|
34.3
(543.7)
|
31.7
(৫০২.৪)
|
29.2
(462.8)
|
24.5
(388.3)
|
20.3
(321.8)
|
16.4
(259.9)
|
13.0
(206.1)
|
9.9
(156.9)
|
| 160 |
249
(৩৩৩)
|
30.5
(483.4)
|
28.2
(447.0)
|
25.9
(410.5)
|
21.8
(৩৪৫.৫)
|
18.0
(285.3)
|
14.6
(231.4)
|
11.5
(182.3)
|
৮.৮
(139.5)
|
| 100 |
155
(208)
|
19.0
(301.2)
|
17.6
(279.0)
|
16.2
(256.8)
|
13.6
(215.6)
|
11.3
(179.1)
|
9.1
(144.2)
|
7.2
(114.1)
|
5.5
(৮৭.২)
|
| 1 |
1.55
(2.08)
|
0.190
(3.012)
|
0.176
(2.790)
|
0.162
(2.568)
|
0.136
(2.156)
|
0.113
(1.791)
|
০.০৯১
(1.442)
|
0.072
(1.141)
|
0.055
(০.৮৭২)
|
| ● কর্মক্ষমতা ডেটা 90% যান্ত্রিক দক্ষতা এবং 100% ভলিউমেট্রিক দক্ষতা দ্বারা গণনা করা হয়। |
W-447 তেল রিগ কাদা পাম্প বিবরণ
ফ্রেম
কাদা পাম্প তেল রিগ ফ্রেম ইস্পাত প্লেট সঙ্গে ঝালাই করা হয় এবং প্রক্রিয়া করা হয়
ঢালাইয়ের পরে চাপ দূর করুন, অতএব।আসনগুলিতে চাঙ্গা প্লেট রয়েছে
ক্র্যাঙ্কশ্যাফ্ট এবং প্রধান ভারবহন যাতে তাদের ভাল দৃঢ়তা এবং শক্তি থাকে।
ক্র্যাঙ্কশ্যাফ্ট
মাড পাম্প অয়েল রিগের ক্র্যাঙ্কশ্যাফ্টটি ঝালাই করা নকল অংশগুলির সাথে একটি সুষম কাঠামোতে রয়েছে।এটা
হালকা এবং কম্পন ছাড়াই মসৃণভাবে কাজ করতে পারে।উভয় পক্ষের
ক্র্যাঙ্কশ্যাফ্ট অপারেশনে স্থিতিশীলতা নিশ্চিত করতে এবং এর ভারবহন ক্ষমতা উন্নত করতে ডাবল-সারিবদ্ধ গোলাকার রোলার বিয়ারিং দিয়ে সজ্জিত।
পালক বাণ
এটি ফোরজ অ্যালয় স্টিল দিয়ে তৈরি, হেরিংবোন গিয়ারস (অখণ্ড) মেশিন করা হয়
খাদের উপর এবং এটি একটি মাঝারি শক্ত দাঁতের পৃষ্ঠকে গ্রহণ করে।একটি খাদ আছে
উভয় প্রান্তে এক্সটেনশন, যেখানে বেল পুলি বা চেইন চাকা ইনস্টল করা যেতে পারে।

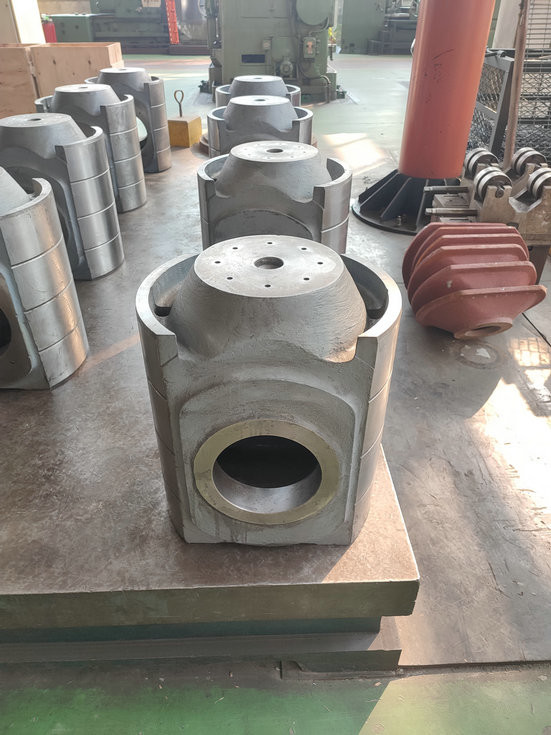

ক্রসহেড
ক্রসহেড নোডুলার ঢালাই লোহা সঙ্গে একটি এক টুকরা ঢালাই তৈরি করা হয়, তাই
ক্রসহেড ভাল ঘর্ষণ প্রতিরোধের আছে.উপরের এবং নীচের গঠন
দ্বারা ঘনত্ব নিয়ন্ত্রণ করার জন্য ক্রসহেডগুলির জন্য নির্দেশিকা গৃহীত হয়
নীচে নির্দেশিকা এ একটি gasket যোগ করা.এক্সটেনশন রড সংযুক্ত করা হয়
পিন ছিদ্র সঙ্গে ফ্ল্যাঞ্জ বোল্ট দ্বারা crossheads, নিশ্চিত করতে
ক্রসহেড এবং এক্সটেনশন রডগুলির ঘনত্ব।প্যাকিং গ্রহণ করে
একটি ডবল-লেয়ার সিলিং কাঠামো, যা ভাল সিল কর্মক্ষমতা উপলব্ধি করে।

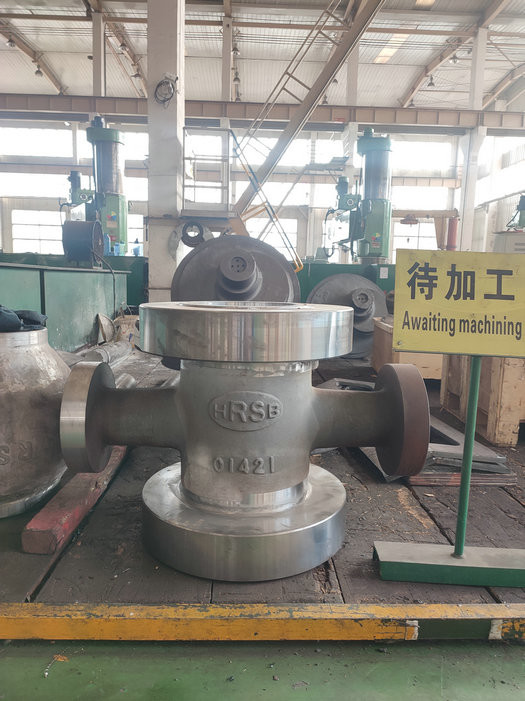

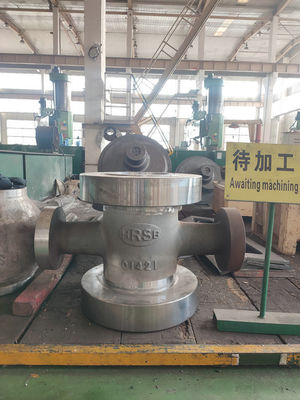

তরল সিলিন্ডার
সিলিন্ডারটি ফোরজ অ্যালয় স্টিলের তৈরি এবং একটি সোজা-পথ গ্রহণ করে
গঠনহাইড্রোলিক সিলিন্ডার একটি ছোট আকার এবং উচ্চ ভলিউম আছে
দক্ষতা.সিলিন্ডারের পৃষ্ঠটি জারা প্রতিরোধের কচ্ছপের মধ্যে রাসায়নিক প্রলেপ দ্বারা প্রক্রিয়া করা হয়।a এর তিনটি হাইড্রোলিক সিলিন্ডার
পাম্প বিনিময়যোগ্য।
লাইনার
W440/446(500HP) মাড পাম্প অয়েল রিগ একই লাইনার OD আছে লাইনারগুলি
স্কোয়ারনেস ব্যবহার করে হাইড্রোলিক সিলিন্ডারের শেষ মুখে শক্তভাবে মাউন্ট করা হয়েছে
ক্যাপিং এবং বোল্ট।লাইনার এবং হাইড্রোলিক সিলিন্ডারের মধ্যে সিল করা হয়
আয়তক্ষেত্রাকার রাবার gaskets দ্বারা উপলব্ধি.
তৈলাক্তকরন পদ্ধতি
পাম্প জোরপূর্বক তৈলাক্তকরণ গ্রহণ করে।তেল ট্যাঙ্কে, একটি গিয়ার তেল আছে
পাম্প, যা ক্রসহেড নির্দেশিকা এবং সেইসাথে চাপ তেল প্রেরণ করে
bearings, জোরপূর্বক তৈলাক্তকরণ এবং শীতল উপলব্ধি.
স্প্রে সিস্টেম
মাড পাম্প অয়েল রিগ একটি পাওয়ার-চালিত স্প্রে করার সিস্টেম গ্রহণ করে
