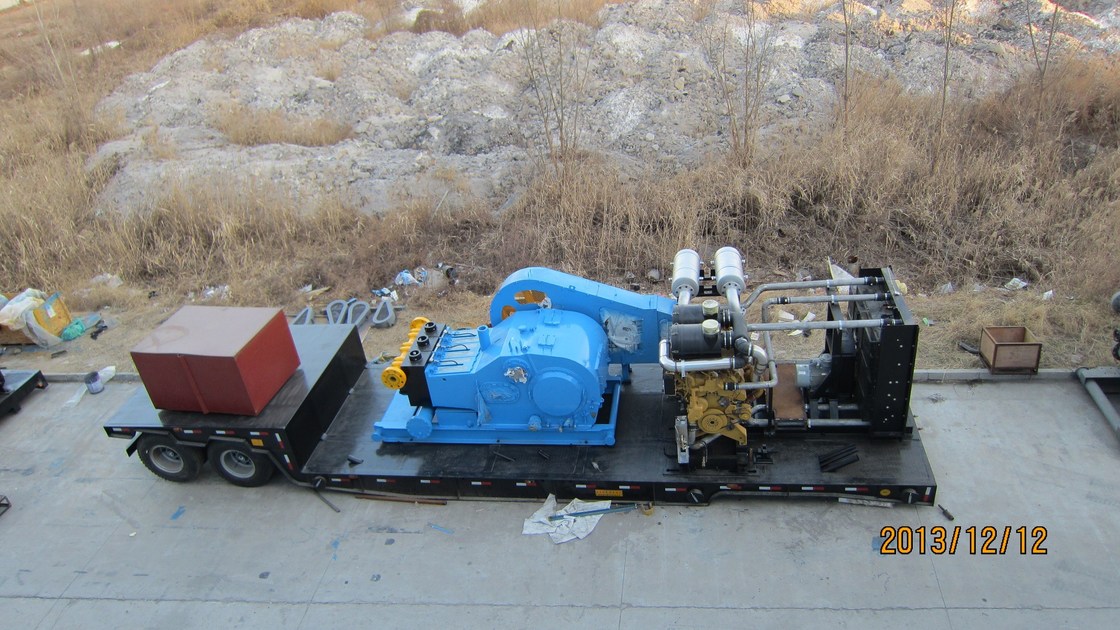

W-440 ট্রিপল সিলিন্ডার সিঙ্গল অ্যাকশন পাম্পের প্রযুক্তিগত বিবরণ

নামমাত্র আউটপুট শক্তি ৩২৪ কিলোওয়াট (৪৪০ এইচপি)

প্রতি মিনিটে সর্বোচ্চ 320 স্ট্রোক (320 এসপিএম)

ধারাবাহিক রান জন্য প্রতি মিনিটে স্ট্রোক 220 স্ট্রোক প্রতি মিনিটে (220 SPM)

স্ট্রোক ১৫২.৪ মিমি (৬")

গিয়ার রেসিও ৪।578:1

সর্বোচ্চ কাজের চাপ 35 এমপিএ

গহ্বর এপিআই #4

সর্বাধিক লিনার ব্যাসার্ধ 4 1/2 "

সাকশন পাইপ অপরিচ্ছন্নতা 6 " (150 #) ফ্ল্যাঞ্জ

ডিসচার্জ পাইপ খোল 2⁹/₁₆- 5000 পিসি ফ্ল্যাঞ্জ

পিনিওন শ্যাফ্টের ব্যাস 95.25 মিমি (3.75")

কী 22.174x15.9 মিমি

সামগ্রিক মাত্রা (প্রধান ফ্রেম): 2483X1219X1315 মিমি

ওজন (প্রধান ফ্রেম) ৩৯৫০ কেজি

গঠনঃ

W-440 ট্রিপল সিলিন্ডার একক কর্ম পাম্প বিভিন্ন অপারেশন জন্য ব্যাপকভাবে ব্যবহার করা হয়। 31/2 "-41/2" এর স্পেসিফিকেশন সহ লাইনারগুলি পিস্টন কাঠামোর হওয়া উচিত,পুঁজির কাজ ও অগভীর জলের পুঁজ খনির জন্য উপযুক্তএবং 31/4 "-2 স্পেসিফিকেশন সহ আস্তরণগুলি উচ্চ চাপ অপারেশনের জন্য উপযুক্ত প্লঞ্জার পিস্টন কাঠামোর হওয়া উচিত।

অঙ্কনঃ
